Comprendre par l’exemple les différents moyens de relier les unités systemd
Setup de test
Pour les premiers tests, nous allons considérer deux unités, a.service et b.service
Le but va être de considérer les différentes relations que l’on peut établir entre a et b avec systemd, en essayant de conserver une approche où a est une dépendance de b.
Pour cela, nous allons essayer de lancer un script bash de test qui a pour seul but de voir les différents cas, notamment si un service fail ou pas. Voici le script utilisé pour les .service :
#!/usr/bin/env bash
set -e
date
sleep 2
while $1; do
sleep 10
echo in loop @$(date)
done
$1Le but ici est de pouvoir appeler le script avec un argument true/false pour déclencher la boucle ou non. La date et les sleeps servent à comparer l’ordre de lancement (synchrone ou asynchrone).
Dépendances avec Wants=, Requires=, Requisite=, BindsTo= et PartOf=
Les tests de relation entre a et b seront fait avec les unités suivantes :
[Unit]
Description=a.service
[Service]
ExecStart=/tmp/service.sh true[Unit]
Description=b.service
Wants=a.service
#Requires=a.service
#Requisite=a.service
#BindsTo=a.service
#PartOf=a.service
[Service]
ExecStart=/tmp/service.sh trueL’argument true/false de service.sh dans ExecStart= sera amené à changer selon les différents tests. La valeur est reflétée dans le tableau par les colonnes a success et b success. Un - signifie que la valeur n’est pas importante pour le test. Les propriétés de l’[Unit] de b sont quant à elles dans la colonne Mode du tableau. Les autres colonnes représentent les différents issues des tests, un / signifie que ce résultat n’est pas applicable pour le test donné.
Nous obtenons le tableau suivant :
| Mode | a success | b success | a started if b starts | b started if a starts | a stopped if b stops | b stopped if a stops | b fails | b dependency fail | |
|---|---|---|---|---|---|---|---|---|---|
| Wants= | - | True | Yes | No | No | No | No | No | |
| Wants= | - | False | Yes | No | No | No | Yes | No | |
| Requires= | False | True | Yes | No | No | Yes | No | Yes | |
| Requires= | False | False | Yes | No | No | Yes | Yes | / | |
| Requires= | True | True | Yes | No | No | Yes | No | No | |
| Requires= | True | False | Yes | No | No | Yes | Yes | No | |
| Requires= + After= 1 | False | - | Yes | No | / | / | Yes | / | |
| Requisite= | True | - | No | No | No | Yes | if a not already started | if a not already started | |
| Requisite= | False | - | No | No | / | / | Yes | Yes | |
| BindsTo= | False | True | Yes | No | / | / | Yes | Yes | |
| BindsTo= | False | False | Yes | No | / | / | Yes | Yes | |
| BindsTo= | True | False | Yes | No | / | / | Yes | No | |
| BindsTo= | True | True | Yes | No | No | Yes 2 | No | No | |
| PartOf= | - | True | No | No | No | Yes 3 | No | No | |
| PartOf= | - | False | No | No | No | Yes 3 | Yes | No |
- 1 Pour effectivement avoir ce comportement, l’unité
adoit avoir fail avant quebne cherche à démarrer - 2 Liaison encore plus forte qu’avec
Requires=, puisquebva être stoppé peu importe la raison pour laquelleadevient inactif (pas uniquementsystemctl stop) - 3 Fonctionne aussi pour les restart
Relation de temps avec After= et Before=
Deux unités systemd reliées entre elles peuvent créer une dépendance de démarrage. Dans ce cas, démarrer l’unité b va démarrer l’unité a. Cependant, par défaut, les deux unité vont être démarrées “simultanément”. Si l’on souhaite avoir une ascendance de l’une sur l’autre, il faudra utiliser les propriétés Before= et After=. Ces deux propriétés sont opposées et symbolisent la même dépendance (cf le sens des propriétés).
Partons du principe que a.service et b.service prennent 5s à démarrer, et qu’ils ne vont pas fail. Nous avons établi une relation de b vers a avec b possèdant un Wants=a.service de telle sorte que l’activation de b active a. Le comportement observé est donc très logique :
| a Before= | a After= | b Before= | a After= | Starting unit | a start time | b start time |
|---|---|---|---|---|---|---|
b | T0 | T0 | ||||
| a.service | b | T5 | T0 | |||
| a.service | b | T0 | T5 | |||
| b.service | a | T0 | - (no deps a -> b) *1 | |||
| b.service | b | T5 | T0 | |||
| b.service | b | T0 | T5 | |||
| a.service | a.service | b | - (config error) | T0 | ||
| b.service | a.service | b | T5 | T0 |
-
- Le service
bn’est pas démarré parapuisqueane dispose pas de dépendance versb, seulben possède une versaet elles ne sont pas bi-directionnelles (comme démontré dans le premier tableau)
- Le service
Les autres cas sont assez évident à inférer.
On observe donc :
- Le comportement de démarrage asynchrone désiré quand la configuration est correcte
- Pas de liaison directe entre les unités avec uniquement
Before=/After=. Une déclaraison de dépendance avec l’une des options de dépendance est nécessaire. - Les cas contradictoires sont traités comme tel et génèrent une erreur. Il est cependant intéressant de noter que l’erreur n’est déclenchée qu’à l’execution et n’est pas détectée à la création de l’unité.
Sens des propriétés
Les propriétés testées ici sont testées en “forward” mode, c’est à dire que l’unité “fille” (b) déclare ses dépendances sur l’unité parent (a). Il est possible de fonctionner en reverse mode, où le parent déclare une dépendance sur une unité fille en utilisant les alias reverse.
Voici la table de correspondance :
| Forward | Reverse | Section (forward) | Section (reverse) |
|---|---|---|---|
| Before= | After= | [Unit] | [Unit] |
| After= | Before= | [Unit] | [Unit] |
| Requires= | RequiredBy= | [Unit] | [Install] |
| Wants= | WantedBy= | [Unit] | [Install] |
| PartOf= | ConsistsOf= | [Unit] | Automatic |
| BindsTo= | BoundBy= | [Unit] | Automatic |
| Requisite= | RequisiteOf= | [Unit] | Automatic |
| Triggers= | TriggeredBy= | Automatic | Automatic |
| Conflicts= | ConflictedBy= | [Unit] | Automatic |
Les propriétés flagguées en Automatic ne peuvent être spécifiées directement.
Les .target
Les .target de systemd sont un moyen assez simple et abstrait de relier les unités entre elles. On peut se représenter une .target comme un .service sans service associé (??). L’idée est de se servir des .target comme point de controle, comme point de synchronisation, pour gérer le flow d’execution de nos unités.
Les .target sont principalement utilisées pour la séquence de boot. Plutôt que de définir les dépendances entre les .service directement entre eux sans forcément connaitre explicitement le nom des services, on va pouvoir utiliser les .target pour les lier par la fonctionnalité.
Si par exemple, je dispose de deux services a et b, mais que a n’a pas “connaissance” que b est installé (car le role de b pourrait être géré par un service c, d, … L’administrateur a choisi b mais ce n’est pas une obligation).
Le service a a besoin du service b car b s’occupe de mount les disques, et a ne doit surtout pas se lancer tant que les disques ne sont pas mount.
Pour résoudre ce problème avec systemd, on pourrait être tenté de rajouter à a une configuration du genre :
[Unit]
After=b.service
Requires=b.serviceMais pour cela, il faut “connaitre” b.service. Le problème peut être résolu autrement, et ce avec un couplage faible en utilisant la configuration suivante :
[Unit]
After=local-fs.target
Requires=local-fs.targetpour le service a, et :
[Unit]
After=local-fs-pre.target
Before=local-fs.target
Wants=local-fs.targetSont référencés ainsi 2 targets :
local-fs.targetva servir de point de contrôle pour regrouper les services qui s’occupent de mettre à disposition le filesystem local.local-fs-pre.targetva servir de point de contrôle pour s’assurer que tous les services qui doivent s’executer avant la mise à disposition du filesystem local (vialocal-fs.targetet les services qui référencent potentiellement cette target) se soient executés.
On peut voir la dépendance entre local-fs.target et local-fs-pre.target en inspectant local-fs.target. On découvre ainsi After=local-fs-pre.target
b qui se sait responsable (d’une partie) du job de mettre à disposition le filesystem local va donc définir une dépendance sur cette target, et indiquer qu’il doit d’executer avant cette target (pour ainsi valider la target).
a qui a besoin du filesystem local va également s’interfacer sur la remote-fs.target, cette fois-ci dans l’autre sens. a ainsi n’a donc pas besoin de savoir qui s’occupe de fournir le filesystem local (si c’est b ou un autre service), il se concentre sur le besoin.
Un administrateur pourra donc interchanger b par c par la suite sans avoir à modifier a pour refléter ce changement comme la première solution le demandait.
Les target de boot par défaut
Un tour sur la man page de systemd Bootup nous propose le schéma suivant très utile pour mieux visualiser :
cryptsetup-pre.target veritysetup-pre.target
|
(various low-level v
API VFS mounts: (various cryptsetup/veritysetup devices...)
mqueue, configfs, | |
debugfs, ...) v |
| cryptsetup.target |
| (various swap | | remote-fs-pre.target
| devices...) | | | |
| | | | | v
| v local-fs-pre.target | | | (network file systems)
| swap.target | | v v |
| | v | remote-cryptsetup.target |
| | (various low-level (various mounts and | remote-veritysetup.target |
| | services: udevd, fsck services...) | | |
| | tmpfiles, random | | | remote-fs.target
| | seed, sysctl, ...) v | | |
| | | local-fs.target | | _____________/
| | | | | |/
\____|______|_______________ ______|___________/ |
\ / |
v |
sysinit.target |
| |
______________________/|\_____________________ |
/ | | | \ |
| | | | | |
v v | v | |
(various (various | (various | |
timers...) paths...) | sockets...) | |
| | | | | |
v v | v | |
timers.target paths.target | sockets.target | |
| | | | v |
v \_______ | _____/ rescue.service |
\|/ | |
v v |
basic.target rescue.target |
| |
________v____________________ |
/ | \ |
| | | |
v v v |
display- (various system (various system |
manager.service services services) |
| required for | |
| graphical UIs) v v
| | multi-user.target
emergency.service | | |
| \_____________ | _____________/
v \|/
emergency.target v
graphical.target
Observer les relations entre les unités
En ayant connaissance de tous les éléments évoqués dans cette article, une dernière question peut rester en suspend : comment observer facilement toutes ces dépendances lorsque nous avons un certain nombre d’unités systemd ?
S’il est bien évidemment possible de systemctl cat nos unités, l’approche sera potentiellement lente si plusieurs unités sont impliquées, et peu visuelle.
Heureusement, systemd est toujours là pour nous aider, et pour peu que nous ayons un outil pour convertir le dot en jpg/svg, on peut se faire un beau graph orienté automatiquement avec la commande suivante :
# To see all units in a huge and unusable graph:
systemd-analyze dot | dot -Tpng -o ./graph.png
# To filter for some units we're interested in:
systemd-analyze dot "basic.target" "sockets.target" "local-fs.target" "docker.service" | dot -Tpng -o ./graph.png
# You can grep -v to filter out some nodes of the graph eventually
systemd-analyze dot "basic.target" "sockets.target" "local-fs.target" "docker.service" | \
grep -Ev "(rescue|emergency|\.timer)" | \
dot -Tpng -o ./graph.pngDans les autres commandes de systemd-analyze utiles, nous avons par exemple systemd-analyze plot > ./plot.svg pour voir la timeline de démarrage des unités systemd.

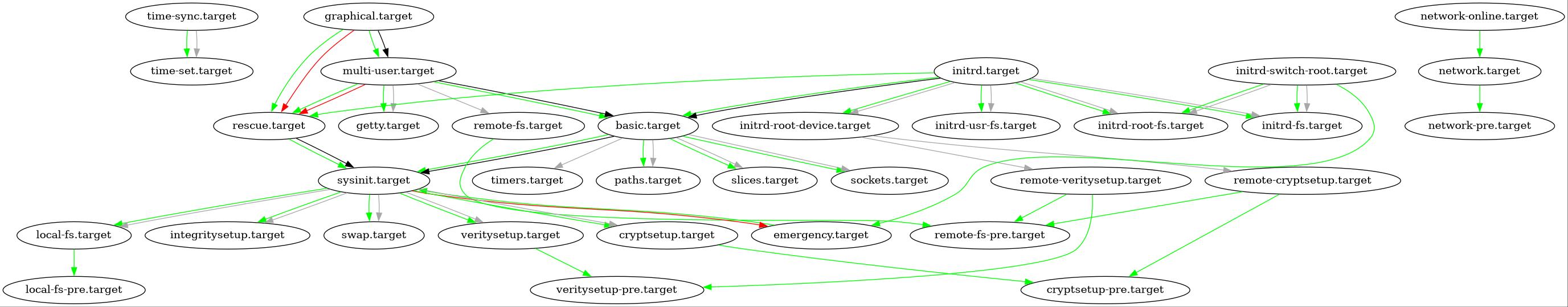

On peut essayer de confirmer le schéma précédent des relations entre targets avec systemd-analyze. J’obtiens le schéma suivant sur ma machine :
| Color | Systemd relation |
|---|---|
| black | Requires |
| dark blue | Requisite |
| dark grey | Wants |
| red | Conflicts |
| green | After |
Certains éléments ont volontairement été retiré pour des raisons de clareté.
